混凝土泵的主要结构、工作原理及分配阀的型式
发布日期:2014-9-21   点击次数:5306
1)主要结构及泵送原理

介绍其结构特点与泵送原理:

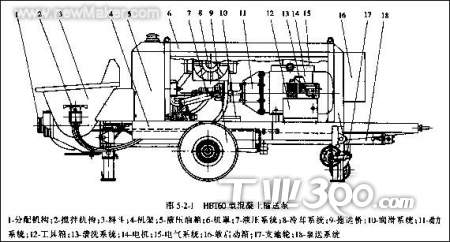

如图所示:HBT60型混凝土输送泵由料斗、泵送系统、液压系统、清洗系统、电气系统、电机、行走底盘等组成。

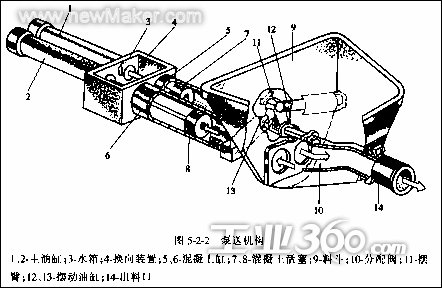

其泵送系统如图所示:泵送机构由两只主缸1、2水箱3,换向装置4,两只混凝土缸5、6,两只混凝土活塞7、8,料斗9,分配阀10(S形阀),摆臂11,两只摆动油缸12、13和出料口14组成。


混凝土活塞(7、8)分别与主油缸(1、2)活塞杆连接,在主油缸液压油作用下,作往复运动,一缸前进,则另一缸后退;混凝土缸出口与料斗连通,分配阀一端接出料口,另一端能过花键轴与摆臂连接,在摆动油缸作用下,可以左右摆动。


泵送混凝土料时,在主油缸作用下,混凝土活塞7前进,混凝土活塞8后退,同时在摆动油缸作用下,分配阀10与混凝土缸5连通,混凝土缸6与料斗连通。这样混凝土活塞8后退,便将料斗内的混凝土吸入混凝土缸,混凝土活塞7前进,将混凝土缸内混凝土料送入分配阀泵出。

当混凝土活塞8后退至行程终端时,触发水箱3中的换向装置4,主油缸1、2换向,同时摆动油缸12、13换向,使分配阀10与混凝土缸6连通,混凝土缸5与料斗连通,这时活塞7后退,8前进。日次循环,从而实现连续泵送。

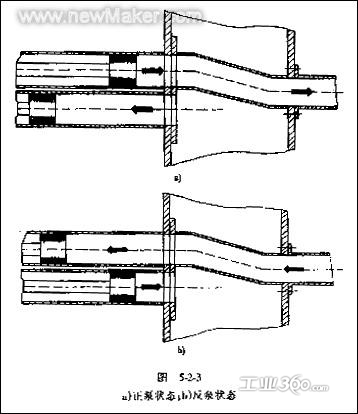

反泵时,通过反泵操作,使处在吸入行程的混凝土缸与分配阀连通,处在推送行程的混凝土缸与料斗连通,从而将管路中的混凝土抽回料斗(如图所示)。


泵送系统通过分配阀的转换完成混凝土的吸入与排出动作,因此分配阀是混凝土泵中的关键部件,其型式会直接影响到混凝土泵的性能。

2)几种常见分配阀型式

(1)垂直轴蝶形阀(如图所示)


泵送系统通过分配阀的转换完成混凝土的吸入与排出动作,因此分配阀是混凝土泵中的关键部件,其型式会直接影响到混凝土泵的性能。

2)几种常见分配阀型式

(1)垂直轴蝶形阀(如图所示)

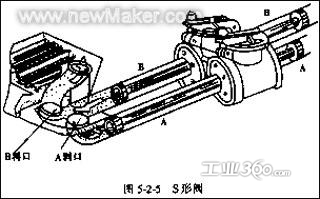

S形阀置于料斗内,一端与混凝土泵出口接通,另一端在两个液压缸活塞杆的作用下做往复摆动,分别与两个混凝土缸A、B接通,当S形阀与混凝土泵缸B接通时,泵缸B压送混凝土时,此时A缸吸入混凝土;而S形阀与混凝土泵缸A接通时,则A缸压送、B缸吸入混凝土,如此实现吸料和排料的过程。S形阀本身就是输送管的部分,流到截面形状没有变化,并设置了耐磨环的耐磨板。易损件磨损后便于维修和更换。因泵送混凝土压力大,具有输送距离远和输送高度大的特点。

(3)C形阀(如图所示)

C形阀置于料斗内,一端与混凝土泵出口10接通,另一端在两个液压缸活塞杆的作用下做往复摆动,分别与两个混凝土缸7接通,实现吸料和排料过程。应用该阀可具有下列特点:清除残余混凝土容易,泵送混凝土后清洗整个输送系统时,无须打开输送管就可以把海绵球反泵吸入用来清理输送管道;C形阀更换方便;耐磨板与C形阀之间的接触面可由自动密封环自动补偿磨损量;C形阀采用厚锰钢材质,耐磨损;没有类似S形阀的摆轴,混凝土能直接流入混凝土缸,吸入效率高;C形阀轴承位于混凝土区域之外,可免除经常维护;对骨料的适应性较强等。

4)斜置式闸板阀(如图所示)


该阀设置在料斗1后部,这样既可以降低集料斗的高度,又使泵体紧凑而不妨碍搅拌车向集料斗卸料,两个液压缸各有一个闸板阀,在液压缸活塞缸的作用下做往复运动,完成打开或关闭混凝土的进、出料口的动作。此阀对混凝土的适应性强,但结构繁杂。更换此阀时需拆下料斗,故维修不便。出料回采用Y形管,压力损失较大,故泵送混凝土压力小。在作业中用来润滑闸板阀的润滑脂易进入混凝土内,因此属消耗品。
